Troubleshooting PC No Signal — Vitalnya Peran Kipas CPU (Studi Kasus Mesin Antrian)

Pagi ini saya mendapat laporan dari rekan di bagian pelayanan bahwa PC mesin antrian mati total. Indikator lampu mouse dan LAN menyala, yang artinya arus listrik sebenarnya masuk, tapi monitor menampilkan "No Signal".

Setelah saya bongkar dan lakukan pengecekan (sambil dibantu brainstorming dengan AI), ada satu clue krusial yang akhirnya dapat menyelesaikan issue ini: kipas casing nyala, kipas PSU nyala, kipas GPU nyala, tapi kipas CPU mati total.

Berikut beberapa catatan dan pelajaran penting seputar CPU Fan dan hardware PC yang saya temukan di lapangan:

1. Fitur Keamanan Motherboard: CPU Fan Mati = PC Gagal Booting

Ternyata motherboard punya mekanisme keamanan sistem (Safety Block). Jika sistem mendeteksi kipas CPU tidak berputar (0 RPM), motherboard akan menahan proses booting dan tidak akan mengirim sinyal video ke monitor.

Tujuannya: Mencegah prosesor mengalami overheat dan meleleh dalam hitungan detik. Jadi, meskipun PC terlihat "hidup" karena kipas lain berputar, selama kipas CPU mati, PC akan tertahan di fase blank screen.

Kipas CPU tertancap di pin ber-label-kan CPU_FAN di motherboard (di mobo ini, ada 4 pin). Pin ini terdiri dari:

Ground
Power (12V)
Sensor/Tachometer untuk membaca RPM
PWM (Pulse Width Modulation) untuk mengatur kecepatan kipas menyesuaikan suhu CPU secara real-time, tanpa mengubah voltase daya utamanya

2. Cek Fisik Kesehatan Kipas CPU

Bagaimana cara membedakan kipas CPU yang benar-benar rusak atau sekadar kotor? Lakukan tes putar manual:

Sehat: Kipas CPU yang normal seharusnya sangat mudah diputar dengan sentuhan atau jentikan jari yang ringan.
Bermasalah: Di kasus ini, kipas sangat kotor dan ketika diputar terasa kaku/seret. Saking kerasnya, saat baling-balingnya saya tarik agak kuat untuk dibersihkan, eh malah patah dari base-nya (kemungkinan karena plastik sudah getas akibat panas dan debu). Jika dinamo kipas sudah macet oleh debu basah/pasir, motherboard tidak akan mau menyala.

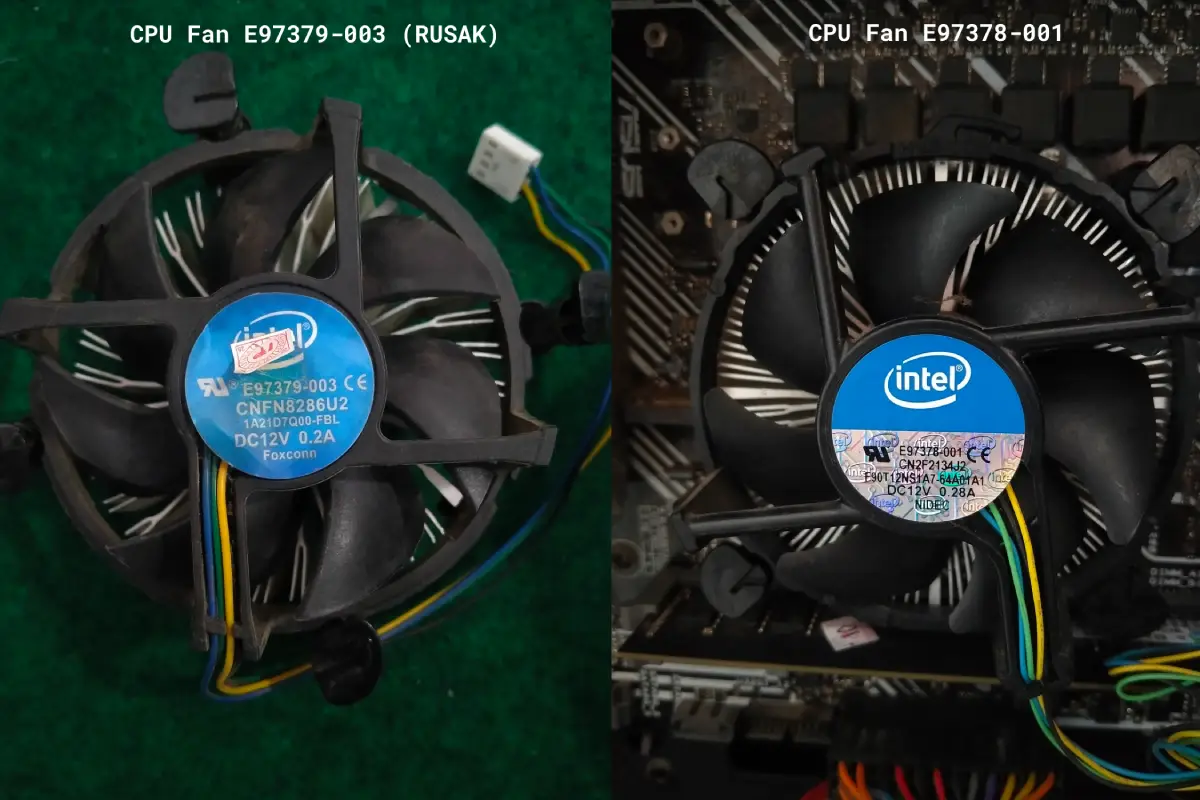

3. Bisa Pakai Kipas CPU Fan Lain, Walaupun Socket Beda

Secara teori, kipas CPU harus spesifik menyesuaikan tipe socket motherboard (di kasus ini Mobo menggunakan socket LGA1200). Namun, praktiknya di lapangan kadang butuh solusi taktis:

Saya mencoba mencari kanibal kipas pengganti dan menemukan kipas dari PC server lawas milik divisi lain.
Walaupun bentuk port di motherboard tidak sama persis ukurannya, selama ukuran mounting-nya pas masuk ke lubang mobo, urutan warna kabel sama, dan bisa ditancapkan dengan baik, kipas tersebut ternyata tetap bisa berfungsi normal! Kipas berputar mulus, PC pun kembali hidup (FIXED).

4. (Bonus) Catatan terkait Reseating RAM dengan Pengunci Tunggal

Salah satu penyebab masalah serupa yang sangat sering dijumpai adalah koneksi RAM yang kurang pas. Sehingga, dalam kasus ini, saya juga sudah coba pasang ulang RAM. Ada pelajaran menarik saat reseating (pasang ulang) 2x8GB RAM di mobo mesin antrian ini:

Umumnya, slot RAM punya 2 tuas pengunci yang bisa ditekan di kiri dan kanan.
Di motherboard ini, hanya ada 1 pengunci yang bisa diungkit, sementara ujung satunya lagi statis. Awalnya RAM sempat tidak terbaca karena saya salah teknik memasang.
- Catatan:
  Desain single-latch (pengunci tunggal) di banyak motherboard modern ini awalnya dipopulerkan oleh ASUS dengan sebutan desain Q-DIMM, dan sekarang diikuti merk lain. Tujuannya untuk menghemat ruangan. Biasanya ujung sisi statisnya yang berada di dekat area kartu grafis (VGA/GPU).
Cara pasang yang benar:
Tekan dulu ujung RAM ke bagian slot yang statis sampai bunyi "thek", baru kemudian tekan ujung satunya lagi (bagian yang ada tuas penguncinya) sampai tuas tersebut mengunci otomatis dan berbunyi "thek". Jika tidak sampai berbunyi, konektor emas RAM belum duduk dengan sempurna.

Catatan Tambahan: * Harga CPU Fan standar di toko komputer lokal area Sintang ada di kisaran Rp100.000-an.
